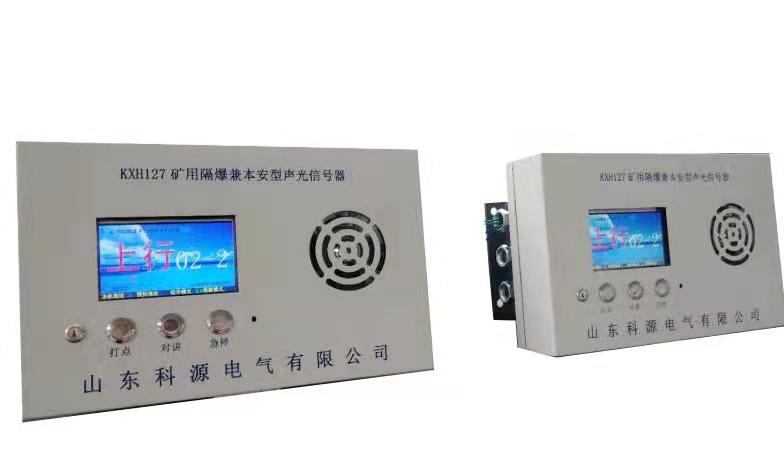

矿用隔爆兼本安型声光信号器产品功能及特点介绍
智能型信号装置,采用全数字通讯设计,提升了信号装置的安*可靠性。是新式的,数字通讯,液晶显示,打点报语音,带急停,信号闭锁。通话更清晰,通讯距离2000m以上。该信号器主要用于矿山皮带运输巷、梭车运输巷、绞车运输巷,立井提升,矿井工作面作为信号联络,通讯控制使用。结构为隔爆兼本质安*型设计,适用于煤矿井下具有瓦斯、煤尘爆炸危险的场所,是原各类通讯声光信号器的更新换代产品。
产品主要技术特点:
※ 老式信号器普遍采用模拟通讯方式,信号有效传输距离只有几百米,通话不清晰,抗干扰能力差,在有变频器的场所很难正常工作;普遍功能单一,无法区分哪个水平发出信号,没有急停及信号闭锁功能,对于提升系统的安*运行无法提供可靠保障;
※ 以PLC为主控器的信号装置主要存在问题
结构非常复杂:一般由防爆电源箱,PLC控制箱,本安型信号显示箱,通话部件组成,安装维修困难;
语音通话为模拟通讯:信号传输距离近,频率易偏移,抗干扰能力差;
成本高:一般采用十几芯电缆,加上部件多,成本很高。
※ 针对现状我公司研制生产了新一代数字通讯式智能信号器。该产品历经5年现场环境运行试用,可靠运行无故障,可完全取代以上产品。
优点是,以前的信号器都是模拟信号,通用距离只有几百米,易受干扰,没有信号闭锁和急停功能,通讯距离可达2000米以上,通话清晰抗干扰能力强,具有急停和信号闭锁功能,液晶显示打点位置打点数,同时具有语音提示功能,

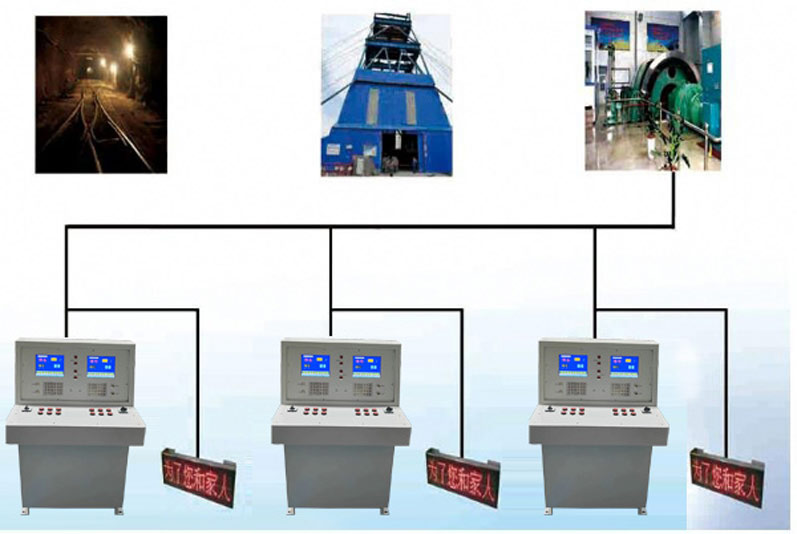

1.1 本设计采用CAN总线通讯技术,由于采用全数字设计,所有数据均运行在总线上,支持超过30个节点,传送距离2km以上。
1.2 本设计采用语音数字处理技术,整个过程采用全数字传输,克服了传统载波信号传输距离近,频率易偏移,抗干扰能力差的问题,即使在有变频器工作的场所,也能可靠工作。使得在井下恶劣电器环境中仍可获得准确的数据传输,足够清晰的语音。
1.3 采用高分辨率彩色显示屏,打点时自动汉字显示(上行、下行、慢上、慢下、急停),同时数字显示打点位置以及打点数,显示信息更加丰富。 内部集成语音存储芯片,打点时自动发出(上行、下行、慢上、慢下、急停)等语音信息。
1.4具有二级传送,急停闭锁,信号闭锁功能;
1.5 具有CAN通讯接口,(可扩展485接口,支持modbus通讯协议),方便与其它智能设备对接,所有通讯接口均具有高压磁隔离电路,大大提高了信号系统的抗干扰能力。
2 使用范围及主要参数
2.3 主要技术指标
2.3.1 电源电压:AC 127A;200mA;
2.3.2 本安参数:
电源:Uo1:DC11.2V,Io1:220mA,工作电压:DC11.0V,工作电流:20mA;Uo2:DC5.2V,Io2:1.5A,工作电压:DC5.0V,工作电流:500mA;CAN通信:Uo:5.5V,Io:35mA,Co:10uF,Lo:10mH
2.3.3 联机台数:30台;传输距离:2km;
2.3.4 接口配置:
CAN接口—1路;
I/O输入接口—4路; I/O输出接口—6路;
无源接点输出(JD,O2:60V,1A)(O3,O4,O5,O6:220V,130mA)。
2.3.5挂式外形尺寸:360mm×258mm×197mm(高×宽×厚);
2.3.6挂式重量:17Kg。
2.3.7柜式外形尺寸:1060mm×760mm×590mm(高×宽×厚);
2.3.8柜式重量:50Kg。
