ZD-II型智能振动监测仪

ZD-II型智能振动监测仪

ZD-II型智能振动监测仪

一、概述

       ZD-II型智能振动监测仪用于对转速600~60000/分旋转机械的振动烈度及位移进行长期监测,与磁电式振动速度传感器配套,可以监测旋转机械的垂直、水平方向的振动,振动值大小由仪器前面板显示,同时具有标准的模拟电流输出,可与各种DCS、PLC系统配接,当振动值超限时,本仪器可外接声光报警器以提示现场操作人员采取防范措施,并有两级报警开关量输出,保护机器安*可靠运行。

二、功能

       2.1、实现智能处理:报警Ⅰ值、Ⅱ值可通过面板按键设置

       2.2、面板按键可调整量程值,无需电位器调整,方便现场调试

       2.3、一分钟不按操作键,可自行回到运行状态

       2.4、报警延时调整范围1~60秒,以防止现场干扰引起误报警

       2.5、具有上、掉电检测功能,传感器掉线检测功能,同时切断报警、停机输出回路,能有效控制仪表误报警

       2.6、振动烈度(振动强度)和振动位移(振动幅度)手动切换。

三、技术参数

       3.1、频率范围:10~1000Hz

       3.2、量    程:0~20.0mm/s 或0-200um (可调)

       3.3、准确度:±1%(满量程)

       3.4、电流输出:4~20mA

       3.5、开关量输出:DC 30V / 5A或AC250V/5A(常开)

       3.6、报警设定:满量程内任意设定

       3.7、环境温度:运行时:0~65℃


 储存时:-30~80℃

       3.8、相对湿度:至95%,不冷凝

       3.9、电源电压:220VAC/50Hz±10%   50mA

       3.10、外形尺寸:160×80×250mm

       3.11、开孔尺寸:151+1×76+1mm

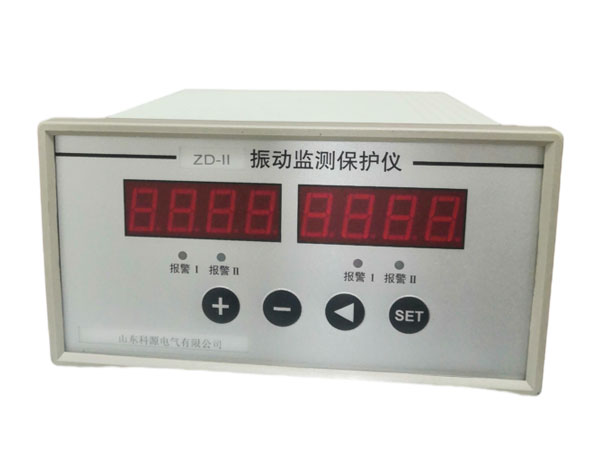

四、前面板功能

       4.1、通道Ⅰ显示框:在运行状态下,显示通道Ⅰ振动值;在参数设置状态下,显示参数标志;

       4.2、通道Ⅱ显示框:在运行状态下,显示通道Ⅱ振动值;在参数设置状态下,显示参数标志对应的参数值;

       4.3、报警指示灯:当测量值超过报警设定范围时,该报警指示灯亮;

       4.4、设置键:长按该键5秒进入参数设置状态;在参数设置状态下,按该键进入参数编辑状态,在编辑完参数后,按该键确定修改好的参数。设置完参数后,再长按5秒,返回工作状态并保存已设置的参数;

       4.5、▲ 键:在参数查看状态下,按此键,可查看下一参数;在参数编辑状态下,可对要编辑的参数加1,数字范围为0~9;

       4.6、)光标左移键:在参数编辑状态下,移动要设置的参数位数,如从个位数到百位数;

       4.7、确认键:按确认键确认编辑,设置参数后,按确认键确定,在进行下个参数设置选择。

五、参数设置与操作

       本仪表出厂前均已调试结束,用户可直接使用,如需查看仪表出厂参数或进行修改,则可进行以下操作。

       通电后,仪表处于运行状态下,面板显示各通道位移量。

       本仪表各种参数均由面板的“设置、▲、←、确定”设置。各个参数均有相应的标志表示。设置次序和步骤如下:



参数标志

参数说明

设置范围

EE1–

通道Ⅰ报警Ⅰ

0~999

PP1–

通道Ⅰ报警Ⅱ

0~999

LL1–

通道Ⅰ量程

0~999

EE2–

通道Ⅱ报警Ⅰ

0~999

PP2–

通道Ⅱ报警Ⅱ

0~999

LL2–

通道Ⅱ量程

0~999

EE-

报警延时(默认3秒)

0~60


       注:在参数设置模式下,通道Ⅰ显示框中显示参数标志,通道Ⅱ显示框中显示对应的参数值。

       按“设置”键约5秒,进入参数设置模式,面板通道Ⅰ显示框中显示“EE1–”,通道Ⅱ显示框中显示出厂通道Ⅰ报警Ⅰ值“06.0”。按“确定”键,进入参数编辑模式,此时低位数字闪烁,通过“▲”键来将此位数字加1,数字范围为0-9;按“←”键,前一位数字闪烁,可通过“▲”键来修改此位数字;以此类推,通过按“←”键选定要修改第几位数字,再通过“▲”键来修改此位数字,按“确认”键该参数编辑完成。按“▲”键可继续对下一个参数进行设定。或按住“设置”键,返回正常工作状态。

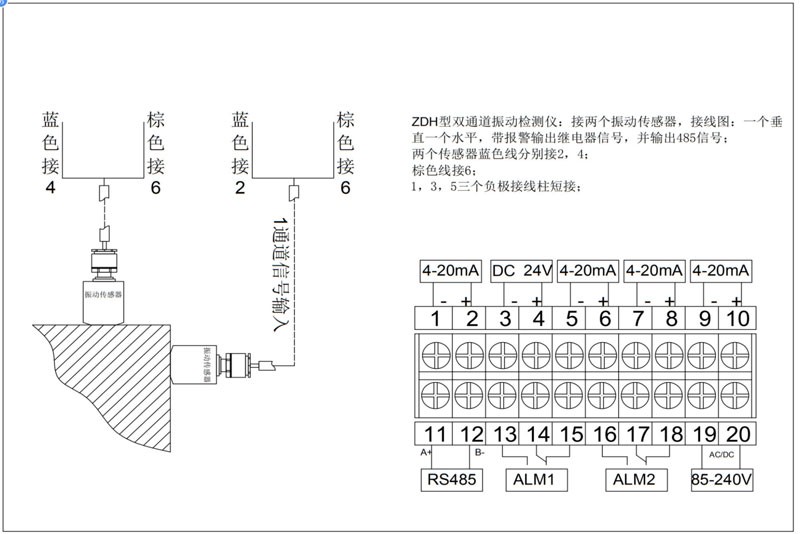

       六、端子板接线示意图及传感器的安装

ZD-II型智能振动监测仪

七、调试说明

       仪表在出厂前已校验合格,用户可直接使用。

八、安装方式

       监测仪安装在集控室,安装时将监测仪从集控室正面插入,然后从后面装上左右安装支架(厂家配套提供),紧固螺钉即可。再按要求在监控仪的背面端子板接入各输入输出线。

ZD-II型智能振动监测仪
