矿用副井提升信号装置的主要功能有什么?

发布时间:2023-5-25    本文被阅读 217 次

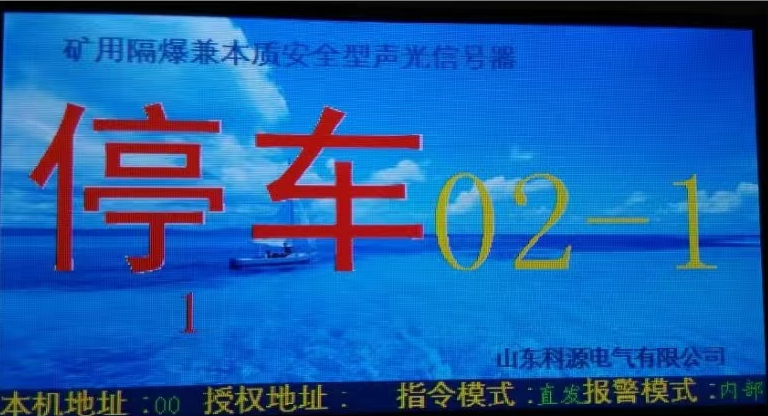

微信截图_20230525163521

1、可发出打点信号,同时具有数显、汉字显示、语音提示功能 (急停、停车、上行、下行、慢上慢下、) ;

2、语言音响声级:不低于85dB;

3、每台信号装置可通过键盘设置一个不重复的位置编码;4.4具有二级传送功能,其它水平信号只能发到上口,相应发出声光信号,并显示打点数和打点位置编号,上口信号再转发到车房 (急停信号可以发到所有联机装置),自动实现多水平的信号区分;

5、急停功能,在待机状态下,按下急停按钮时联线上的各装置,均发出声光信号,并数字显示位置编号,汉字显示“急停”,车房内的急停继电器RE1-1/RE1-2断开。按下“急停”按钮时,急停继电,

6、错发信号闭锁功能;如果一个水平发出慢上信号,则井口只能发出慢上信号;

7、对讲呼叫功能。在待机状态下,可实现单工对讲及呼叫功能,采用数字通讯,语音清晰;4.11有三种控制输出方式可根据现场需要自由选择;

8、有三种控制输出方式可根据现场需要自由选择;


结构设计及工作原理

本设备为隔爆兼本安设计,上腔为隔爆腔,内置本安电源模块和主控制器,主控制器由主机板和接口板组成。下腔为本安腔,内置8寸(挂式信号5寸)高清彩色显示屏、按键、开关锁及扬声器。原理图如图。目前在煤矿井下使用的声光信号系统多为传统的载波通讯方式,通信带宽小,传输距离近,中心频率易偏移,抗干扰能力差,不能实现点对多点的实时高质量语音通信·随着煤矿现代化建设的发展和需要,在保证良好通信质量的同时,如何增加语音通信的带宽,已经成为一个研究的热点和难点。数字通信系统中,语音编码技术是移动通信数字化的基础,容纳更多的语音通道。该系统控制器采用嵌入式工业级处理器,通信的物理层采用CAN总线方式。声光信号器的位置编码,打点信号,以及其它开关量信号由主控制器的I/0接口采集经SPI直接发送到CAN总线进行信息传输·根据传输信息的重要性,在软件内,可设置不同的优先级,高优先级的信息,可中断低优先级的信息。所有输入、输出接口以及通讯接口,均采用高性能的高压磁隔离器,以实现本安隔离。


矿用副井提升信号装置的主要功能有什么?
