矿用副井提升信号装置使用注意事项

发布时间:2023-5-25    本文被阅读 203 次

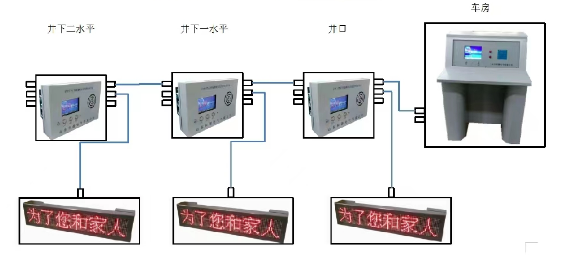

微信截图_20230525164246

安装方法

该装置只需一根五芯带屏蔽电缆即可联机使用,如果现场电网干扰严重,通讯距离远时,应选用专用CAN通讯电缆·其中两根用做AC127的电源线,接J4端子的127V、OV;另外两根为通信线,接J4端子的CANH和CANL (CANH只能与下一台的CANH相连,CANL只能与下一台的CANL相连)。一定要注意接线正确,接线完成后,一定要压紧防爆控制箱盖板。


使用注意事项

1该产品为隔爆兼本安型设计,下井使用前应进行常规防爆检查,检查合格后方可使用;电路板本安参数不得随意变更;

2对外连接时应特别注意“本安电路”与“非本安电路”正确使用;

3一方按下对讲按钮对讲时,其他各方接听,等对方讲完松开对讲按钮时,另一方方可按下对讲

按钮回话,各位置不应同时按下对讲按钮对讲,对讲时不要使用打点功能;

4在车辆运转过程中,不应使用对讲功能,以免影响正常工作。

5接线时要把电源线与信号线作明确区分,防止烧坏信号线。

6要用材质相同的线缆作通讯线,带屏蔽的双绞线效果好;CAN专用通讯电缆效果好。

7整个通讯线缆的首尾处的信号装置加短接环。其它位置不能加短接环

8 通讯线缆不能与高压电缆平行布线,尽量远离高压电缆布线。

9通讯线缆转接处,压线端子,接头应避免锈蚀,减少接触电阻。

10 将机壳用不小于6平方mm的铜导线与接地网连接。
